I5H500

HMC (Human Machine Controller) از ترکیب دو دستگاه HMI و PLC تولید شده است. مدل I5H500 یک صفحه نمایش 5 اینچ به همراه 4 اسلات جهت نصب ماژول های ورودی و خروجی سری IM در اختیار کاربر قرار میدهد. این دستگاه توانایی کنترل حداکثر 64 ورودی و خروجی دیجیتال و یا 32 ورودی آنالوگ را دارد. برنامه ریزی توابع PLC و طراحی گرافیک HMI به صورت مشترک در یک نرم افزار به نام Intelart Studio انجام میشود. برنامه نویسی PLC به زبان FBD انجام میشود.

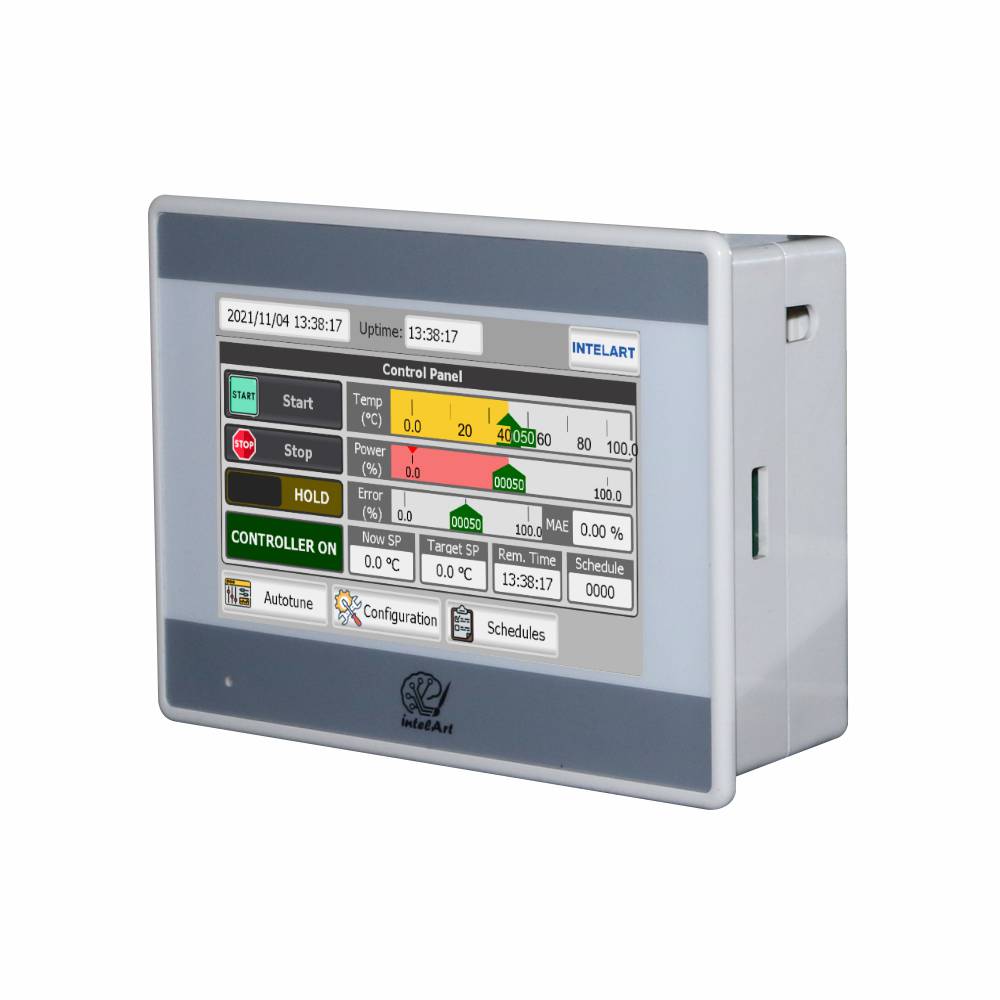

دستگاه HMC مدل I5H500 دارای صفحه نمایش به ابعاد 5 اینچ و رزولوشن 800 در 480 پیکسل و پورت های ارتباطی اترنت و CAN و RS-485 ایزوله است.

Human Machine Controller Device

Processor : ARM Cortex M7, 480 MHz

Display : TFT LCD, 65000 Colors, LED Backlight
Display Size : 5"
Display Resolution : 800 x 480

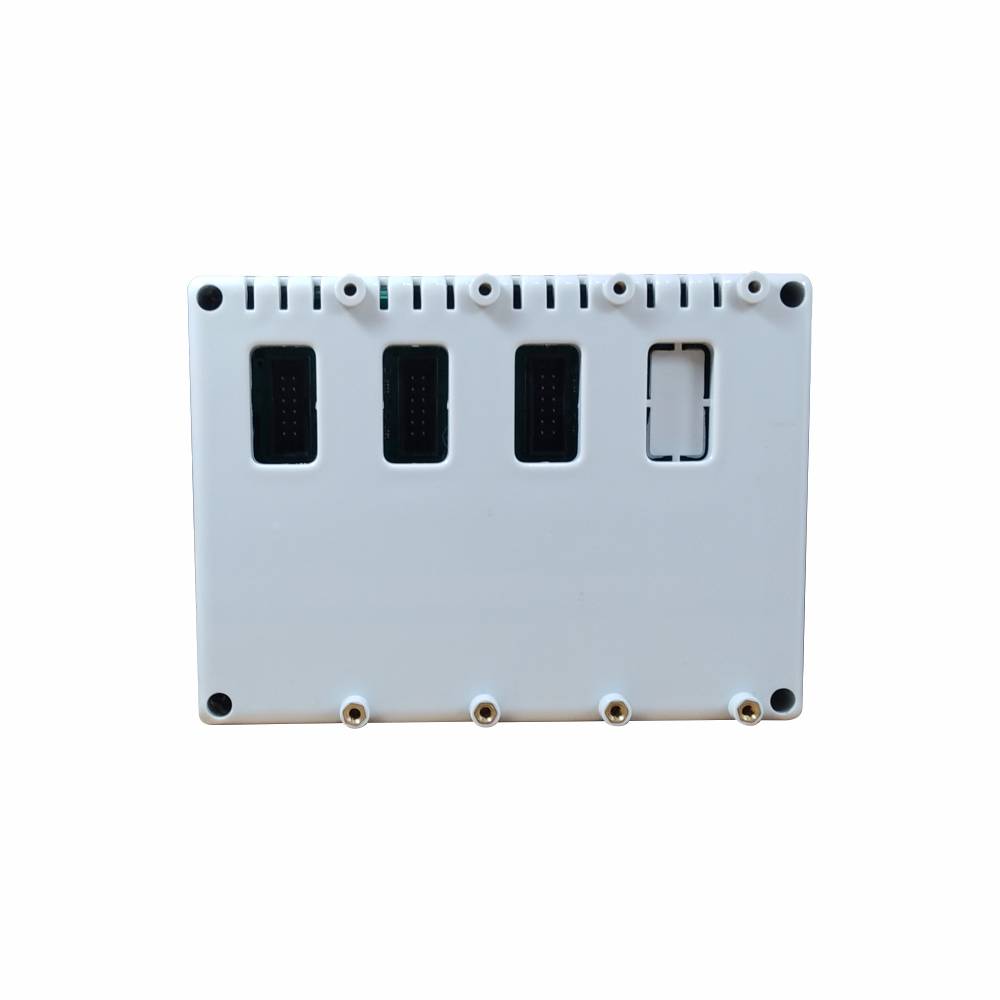

Slots: 4x IM series

Comm Ports : Isolated RS-485 / CAN / Ethernet
PG Port : Ethernet

Media Memory : 16 MB or SD Card
Data Memory : 64 KB
Retain Memory : 4 KB
Non-Volatile Memory : 16 KB
SD Card : Up to 32 GB

RealTime OS / IP65 (Front Panel)
